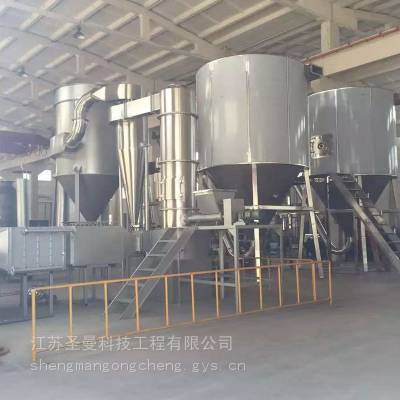

LPG-100中药浸膏提取物喷雾干燥设备

浸膏通常是指用有机溶剂浸提不含有渗出物的香料植物组织(如花、叶枝、茎、树皮、根、果实等)中所得的香料制品，成品中不含原用的溶剂和水分，中药浸膏干粉是由中药材经过提取后的浸膏，通过微波、红外、箱式及喷雾干燥等干燥手段干燥后所得的物料，浸膏干粉具有容易储存，运输，保质期长等特点，中药浸膏干粉为中药材经过提取后的浸膏，通过微波、红外、箱式等干燥手段干燥后所得的物料，一般要经过粉碎，过筛等工艺过程制得。一般的中药浸膏干粉容易吸湿，结成团块，因此应干燥通风保存。
[0003] 喷雾干燥是系统化技术应用于物料干燥的一种方法。于干燥室中将稀料经雾化后，在与热空气的接触中，水分迅速汽化，即得到干燥产品。该法能直接使溶液、乳浊液干燥成粉状或颗粒状制品，可省去蒸发、粉碎等工序，喷雾干燥机是通过机械作用，将需干燥的物料，分散成很细的像雾一样的微粒，(增大水分蒸发面积，加速干燥过程)与热空气接触，在瞬间将大部分水分除去，使物料中的固体物质干燥成粉末。
[0004] 喷雾干燥机对生产过程中的中药浸膏进行干燥的过程中，将待干燥的物料通过进料口输送至箱体的内部并通过雾化器雾化喷出，在喷出的过程中，对箱体的内部输送干燥空气，实现对雾化喷出的物料的干燥处理，而在待干燥处理的物料在箱体的内部雾化喷出时，在力的作用下部分物料易粘连附着在箱体的内壁上，降低喷雾干燥机对中药浸膏物料干燥处理后的出料效率。
一种中药浸膏喷雾干燥机，包括箱体，所述箱体的上端安装有进料口，所述进料口的上下两端分别固定有漏斗及雾化器，所述雾化器位于箱体的内部，所述箱体的外部通过螺栓固定连接有振动电机，所述箱体的下端连接有出料管，所述出料管的另一端安装有旋风分离器，所述出料管上安装有阀门，所述箱体上安装有用于启动的启动开关；
 所述箱体的内壁上排列固定有多个凸起，所述箱体上安装有用于进料口上进料雾化转动的驱动组件，所述进料口位于箱体外部的一端设置有用于干燥空气输送的输送组件及输送过程中进气的进气组件；
所述箱体的内部设置有用于干燥过程中箱体内壁清理的清理组件及清理过程中箱体外部敲击振动的敲击振动组件，所述清理组件包括设置在箱体内部的条形板，所述条形板上固定有多个一滑杆，各个所述一滑杆上滑动连接有回形板，所述回形板的四周固定有多个清理刷，所述清理刷与箱体的内壁相抵设置，所述箱体上滑动连接有呈回形设置的拉绳，所述拉绳通过限位组件与回形板相连接，所述箱体上设置有多个便于拉绳保持传动状态的支撑组件，所述箱体的上端设置有用于拉绳传动的传动组件。
优选的，所述驱动组件包括固定在进料口上的一齿轮，所述箱体的内部固定有U型架，所述U型架上转动连接有一转动杆，所述一转动杆上固定有***齿轮，所述一齿轮与***齿轮之间相互啮合设置，所述箱体的外部安装有用于一转动杆驱动的一电机。
优选的，所述输送组件包括固定在箱体上的输送管，所述输送管位于箱体内部的一端固定有环形出气罩，所述环形出气罩上开设有多个气孔，所述雾化器位于环形出气罩之间，所述输送管上安装有加热器，所述输送管位于箱体外部的一端安装有滤网；
所述进气组件包括转动连接在输送管上的安装轴，所述输送管的外部安装有用于安装轴驱动的***电机，所述安装轴上固定有一锥齿，所述输送管的内部转动连接有***转动杆，所述***转动杆的一端固定有***锥齿，所述一锥齿与***锥齿之间相互啮合设置，所述***转动杆的另一端固定有扇叶。
优选的，所述限位组件包括开设在回形板上的滑动槽，所述拉绳滑动连接在滑动槽上，所述拉绳上固定有两个限位挡板，两个所述限位挡板分别与回形板的上下两端相抵设置。
优选的，所述支撑组件包括固定在箱体上的支撑架，所述支撑架上转动连接有圆杆，所述圆杆上固定有用于拉绳支撑的托辊。
优选的，所述传动组件包括固定在箱体上端的两个矩形板，两个所述矩形板之间转动连接有传动轴，所述传动轴上固定有第三锥齿，所述矩形板相对的一侧固定有支撑板，所述支撑板上转动连接有连接轴，所述连接轴的一端固定有第四锥齿，所述第四锥齿与第三锥齿之间相互啮合设置，所述连接轴的另一端固定有橡胶转盘，所述橡胶转盘与拉绳相抵设置，所述矩形板的一侧设置有用于传动轴转动的转动组件。
