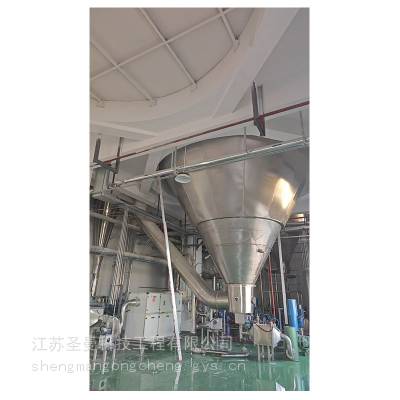

生产阿莫西林的喷雾干燥装置LPG-500

包括串联的干燥室和旋风分离器，所述干燥室的顶部设置锥形支座，所述锥形支座的内部安装有雾化器，所述锥形支座的外部周围设置有热风分配器，其特征在于，所述热风分配器包括均匀分布于所述锥形支座外表面的**导风板和***导风板，所述**导风板和***导风板之间利用调钩连接，实现间距可以调整；所述雾化器的底部设置有料液分配盘，所述料液分配盘的中间位置设置有螺纹柱，并利用螺纹柱安装雾化盘。
作为一种改进，所述雾化器的顶部设置有手提环。
作为一种改进，所述旋风分离器的下游位置设置有离心风机。
显然，本实用新型中，所述热风分配器与空气加热器连通，用以将热风通入所述干燥室内；所述雾化器与供料泵连通。
本实用新型中，所述料液分配盘和雾化盘均为设置有若干轴向通孔的盘体结构。
由于采用了上述技术方案，本实用新型的有益效果是：
本实用新型提供的喷雾干燥装置，适用于生产阿莫西林，热风分配器包括均匀分布于所述锥形支座外表面的**导风板和***导风板，所述**导风板和***导风板之间利用调钩连接，实现间距可以调整，可以有效调整热风的导向，从而使得热风分配达到**的均匀性，提高了产品的质量；同时，本实用新型的雾化器的底部设置有料液分配盘，所述料液分配盘的中间位置设置有螺纹柱，并利用螺纹柱安装雾化盘，从而雾化盘与料液分配盘之间的间距以及通孔的同心度可以进行调整，按照需要调整雾化效果，从而提高了喷雾干燥的质量，进而提高了产品的质量。
 图中：1.干燥室，2.旋风分离器，3.锥形支座，4.雾化器，5.热风分配器，6.空气过滤器，7.空气加热器，8.供料泵，9.**导风板，10.***导风板，11.调钩，12.料液分配盘，13.螺纹柱，14.雾化盘，15.手提环，16.离心风机。
具体实施方式
为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。
如图1所示，一种用于生产阿莫西林的喷雾干燥装置，包括串联的干燥室1和旋风分离器2，所述干燥室1的顶部设置锥形支座3，所述锥形支座3的内部安装有雾化器4，所述锥形支座3的外部周围设置有热风分配器5，所述热风分配器5的上游位置依序设置有空气过滤器6和空气加热器7，用以将热风通入所述干燥室1内；所述雾化器4与供料泵8连通，本实用新型中，所述热风分配器5包括均匀分布于所述锥形支座3外表面的**导风板9和***导风板10，所述**导风板9和***导风板10之间利用调钩11连接，实现间距可以调整；所述雾化器4的底部设置有料液分配盘12，所述料液分配盘12的中间位置设置有螺纹柱13，并利用螺纹柱13安装雾化盘14，料液分配盘12和雾化盘14均沿轴向设置有通孔，利用螺纹柱13可以调整雾化盘14与料液分配盘12之间的间距以及通孔的同心度。
