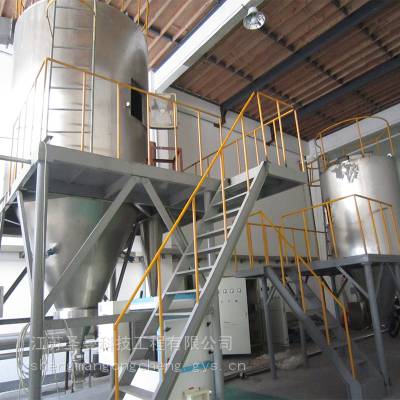

300型氧化锌喷雾干燥塔

粒径：80-100um

热源：天燃气

蒸发量：300kg/h

纳米粉体也叫纳米颗粒，一般指尺寸在1-100nm之间的超细粒子，有人称它是超微粒子。它的尺度大于原子簇而又小于一般的微粒。按照它的尺寸计算，假设每个原子尺寸为1埃，那么它所含原子数在1000个-10亿个之间。它小于一般生物细胞，和病毒的尺寸相当。纳米颗粒的形态有球形、板状、棒状、角状、海绵状等，制成纳米颗粒的成分可以是金属，可以是氧化物，还可以是其他各种化合物。

纳米粉体由于粒径小，非常容易团结集结在一起。在制备过程中时，容易沾染在制备装置的内壁上。

纳米氧化锌制备的喷雾干燥装置，该喷雾干燥装置能够防止纳米材料粘在干燥塔的内壁上，减少制备过程中纳米材料的损失。

纳米氧化锌制备的喷雾干燥装置，包括干燥塔和雾化器，所述雾化器设置在干燥塔的上方，且雾化器的雾化喷嘴延伸入干燥塔的内部，雾化喷嘴上连接有气流分布板，所述气流分布板上均匀分布有多个气流孔，多个所述气流孔均为梯形或者倒锥形，干燥塔的上方入口处设置有一气管，一气管的出口设置在气流分布板的上方，干燥塔的侧壁上设置有***气管，***气管设置在干燥塔的三分之二～四分之三处。

将气流分布板上的气流孔设置成梯形或倒锥形，提升气流的流速，能够确保从一气管出来的气流到达***气管处，能够和***气管出来的气流混合称为湍流气流，形成的湍流气流能够充分吹散纳米粉体，避免纳米粉体粘附在干燥塔的内壁上。

当气流孔为梯形时，气流孔为上底大于下底的梯形。这种梯形结构的设置能够提升气流的速度，防止一气管喷出的气流在到达***气管所在的位置处较大程度的被减弱。

气流分布板为倒扣伞形。倒扣伞形的设置能够给予一气管处出来的气流更多的聚集在倒扣伞形的上部空间，能够提升气流从气流分布板上出来的流速。

一气管上设置有多个连通的分管，分管均匀分布在气流分布板的上方。

***气管处干燥塔内壁上设置有环形槽。环型槽的设置能够改变***气管处出来的气流流向，使得***气管处和一气管处的气流交汇在横向和纵向，发生交叉，使得气流朝各个方向发散
